Dynamiczna analiza obrazu QICPIC

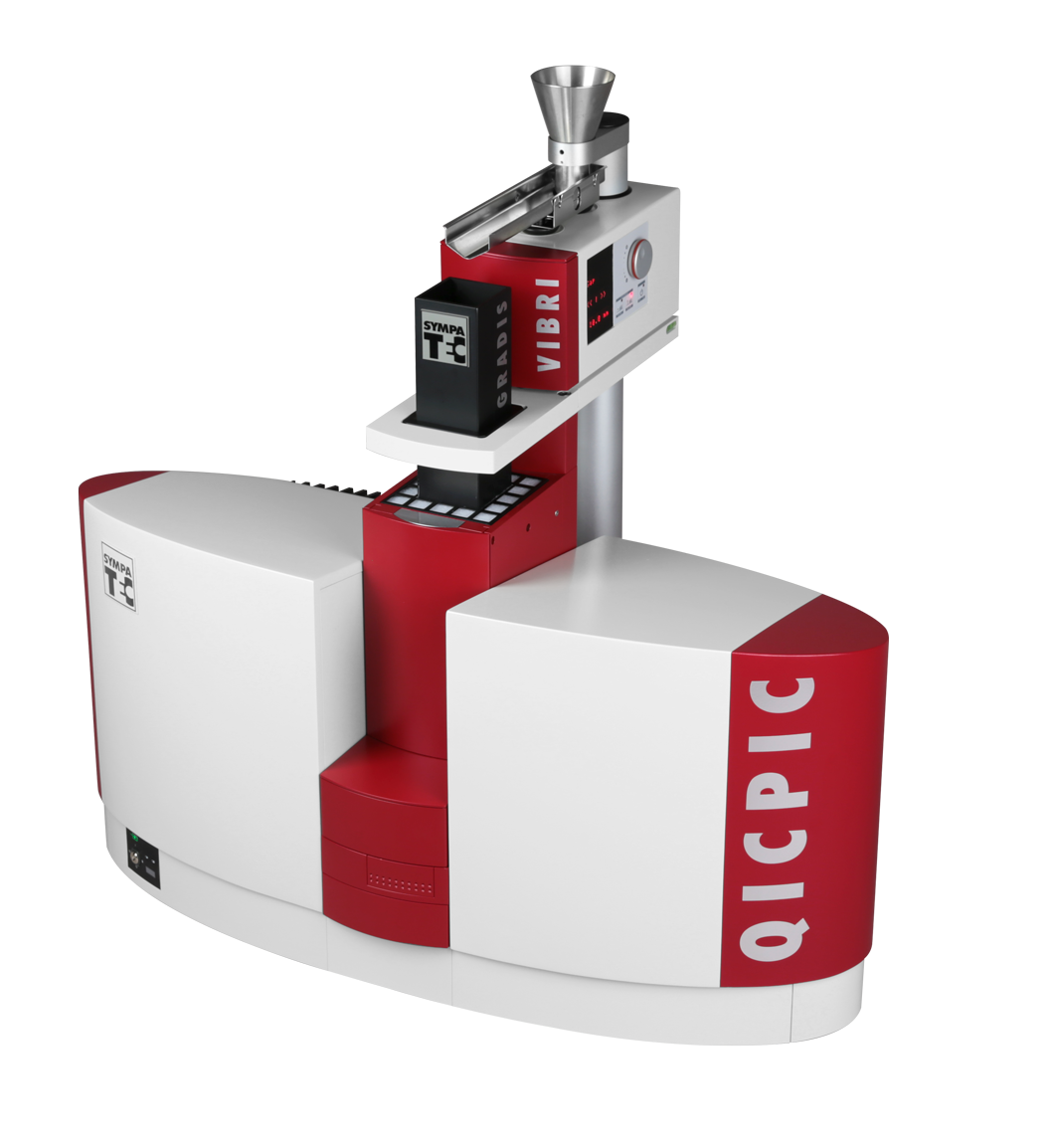

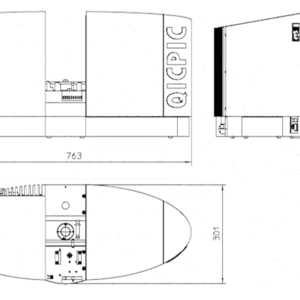

Analizator obrazu QICPIC/L

Zapytaj o produkt

Czujnik pomiarowy QICPIC/L pozwala na analizę dynamicznie zmieniających się obrazów, umożliwiając wyznaczenie rozkładu wielkości i kształtu cząstek.

Dynamiczna analiza obrazów jest wykorzystywana także podczas pomiarów w ciągach technologicznych – czujniki PICTOS, PICTIS i PICCELL.

System rewolwerowy układów optycznych analizatora obrazu QICPIC umożliwia automatyczną adaptację do pomiaru cząstek o różnej wielkości.

Pracą czujnika i zintegrowanego systemu dyspersji steruje oprogramowanie PAQXOS zainstalowane na zewnętrznym komputerze. Ten sam program oblicza wyniki pomiarów i kreuje definiowalne przez użytkownika raporty.

Oprogramowanie daje możliwość stosowania wielorakich filtrów dla wyodrębnia nawet pojedynczych cząstek odbiegających parametrami od całej populacji (miliony sfotografowanych cząstek).

Szeroka gama jednostek dyspersyjnych i dozujących umożliwia analizy wielkości i kształtu suchych proszków, granulatów, włókien oraz zawiesin i emulsji.

Co wyróżnia analizator kształtu i wielkości cząstek

Optyczny analizator kształtu i wielkości cząsteczek to precyzyjne narzędzie posiadające szerokie zastosowanie w wielu sektorach w tym: farmacji, biotechnologii, chemii i inżynierii materiałowej.

Charakterystyczne cechy, wyróżniające rodzinę QICPIC/L to:

  • możliwość przeprowadzenia analizy wielkości i kształtu cząstek od 0,55 µm do 33 792 µm.,
  • modułowa konstrukcja umożliwiająca adaptację do aplikacji/produktu,
  • efektywna dyspersja w miejsce eliminacji lub korekcji cząstek przez oprogramowanie,
  • quasi-statyczna analiza obrazu w przepływie cząstek ze znaczną prędkością,
  • wyraźnie wyznaczony kontur cząstek, niezależnie od ich położenia w strefie pomiarowej,
  • określone granice cząstek, czarny kontur, nawet dla cząstek przezroczystych,
  • bardzo mały błąd statystyczny dzięki bardzo dużej liczbie cząstek,
  • definiowane przez użytkownika granice klas pomiarowych,
  • standardowe oprogramowanie zawiera wstępnie określony zestaw klas (np. klasy, sitowe),
  • duża liczba trybów obliczeniowych, możliwa jest zmiana trybu obliczeniowego także po pomiarze:
    • wielkość cząstek: średnica kuli równoważnej, długości cięciw: maksymalna, minimalna; średnice Fereta: minimalna, maksymalna, średnia,
    • modele obliczeniowe dla rozkładu objętościowego: kula, walec, elipsoida,
    • kształt cząstek: sferyczność, współczynnik kształtu, wypukłość,
    • charakteryzowanie włókien: długość włókna, średnica włókna względem objętości, prostoliniowość, wydłużenie, nawet dla rozbudowanych struktur,
    • galeria cząstek: prezentacja wyselekcjonowanych cząstek (filtry określane przez użytkownika),
    • obliczenia zdefiniowane przez użytkownika: analizuje wielkość i kształt, cząstek wybranych na podstawie filtrów określonych przez użytkownika,
  • zgodność z wymaganiami FDA 21 CFR Rule 11 oraz ISO 13322.

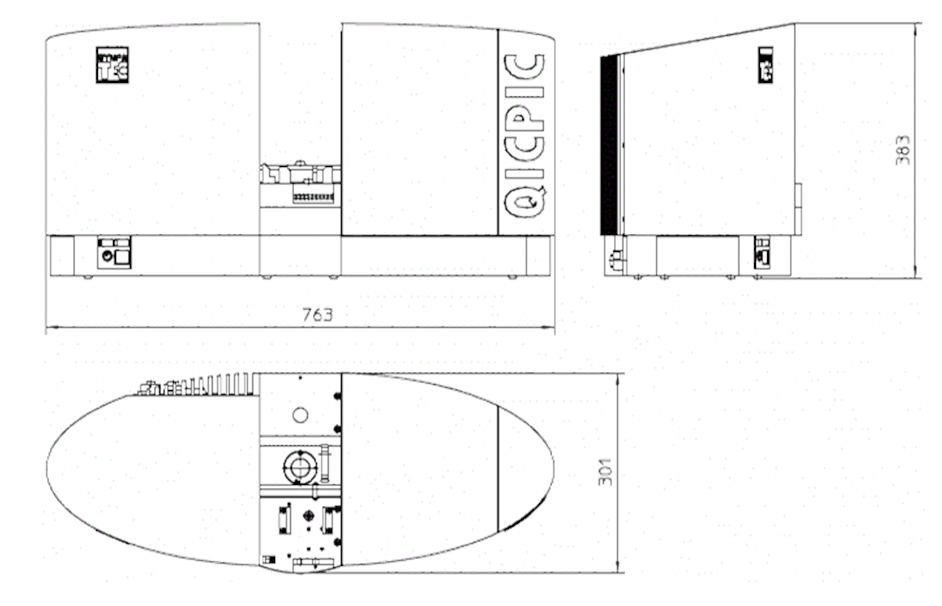

Czujnik

QICPIC/L-02

QICPIC/L-06

źródło światła LED λ =660 nm    λ =450 nm λ =660 nm   λ =450 nm
zakres pomiarowy 0,55 µm do 33 792 µm 0,55 µm do 33 792 µm
moduły optyczne 1) (do wyboru 4 z 7) M3 (10:1) | 0,55 – 1 126 µm
M4 (5:1) | 1,1 – 2 253 µm
M5 (3:1) | 1,8 – 3 755 µm
M6 (2:1) | 2,8 – 5 632 µm
M7 (1,3:1) | 4,2 – 8 665 µm
M8 (1:2) | 11,0 – 22 528 µm
M9 (1:3) | 17,0 – 33 792 µm
M3 (10:1) | 0,55 – 1 126 µm
M4 (5:1) | 1,1 – 2 253 µm
M5 (3:1) | 1,8 – 3 755 µm
M6 (2:1) | 2,8 – 5 632 µm
M7 (1,3:1) | 4,2 – 8 665 µm
M8 (1:2) | 11,0 – 22 528 µm
M9 (1:3) | 17,0 – 33 792 µm
rozdzielczość detektora 2 048 x 2048 pikseli 2 048 x 2048 pikseli
wielkość piksela 5,5 x 5,5 µm 5,5 x 5,5 µm
liczba klatek 85 klatek/sek. @ 4,2 MP
170 klatek/sek. @ 2,1 MP
225 klatek/sek. @ 1,5 MP
175 klatek/sek. @ 4,2 MP
355 klatek/sek. @ 2,1 MP
500 klatek/sek. @ 1,5 MP
transmisja danych 5 Gbit/sek. 10 Gbit/sek.
złącze 1 x USB 3.0 2 x CXP-5
obliczenia oprogramowanie PAQXOS:
wielkość cząstki | równoważna kula, równoważna średnica, wpisany prostokąt, średnice Fereta;
kształt cząstki | sferyczność, współczynnik kształtu, wypukłość;
włókna | długość, średnica,  prostoliniowość, wydłużenie
oprogramowanie PAQXOS:
wielkość cząstki | równoważna kula, równoważna średnica, wpisany prostokąt, średnice Fereta;
kształt cząstki | sferyczność, współczynnik kształtu, wypukłość;
włókna | długość, średnica,  prostoliniowość, wydłużenie
zgodność z normami ISO 13322-1/2, FDA CFR 21 Rule 11 ISO 13322-1/2, FDA CFR 21 Rule 11
systemy dyspersji na sucho | RODOS/L, GRADIS/L, FIBROS
na mokro | LIXELL, SUCELL/L
sucho/mokro | OASIS/L
na sucho | RODOS/L, GRADIS/L, FIBROS
na mokro | LIXELL, SUCELL/L
sucho/mokro | OASIS/L

1)moduły optyczne dobierane według potrzeb użytkownika, moduły M3 i M4 jedynie do pomiarów na mokro
